CASO 12:

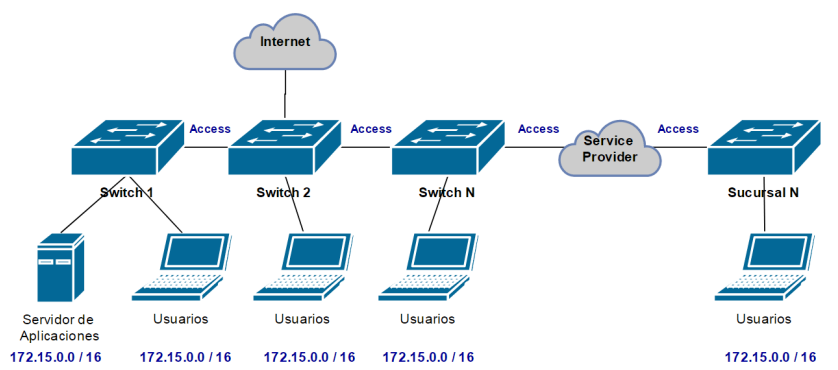

La red actual de una cooperativa de ahorros tiene la siguiente topología lógica:
Se lo contactó a Ud. Como Ingeniero en Redes para realizar una evaluación de las redes y seguridad de la información.
- Se requiere que detalle cada uno de los puntos críticos de la red actual que no funcionan correctamente o no están en base a buenas prácticas de redes.
- Se requiere demuestre de manera práctica los puntos débiles de la seguridad de la información en la red actual.
- Una vez realizada la evaluación de redes y seguridad, Usted deberá realizar un nuevo diseño para contar con una red redundante y segura.
Cantidad de Hosts:
| Área | Oficina Central | Sucursal 1 | Sucursal 2 |
| Recursos Humanos | 32 | 2 | 2 |
| Cajeros | 66 | 12 | 12 |
| Agentes | 168 | 12 | 4 |
| Finanzas Internas | 14 | 0 | 0 |
| Comercial | 24 | 0 | 0 |
| Red de Control | 180 | 15 | 36 |
| Servidores | 44 | 0 | 0 |
Requerimientos:
- Asegurar las conexiones MAN / WAN
- Proponga un protocolo de enrutamiento o enrutamiento estático
- Mecanismo de Seguridad de acceso a la información de los servidores
- Asegure la red contra ataques internos y externos
- Control contra los ataques de DoS
- Se requiere filtrar el acceso a internet
- Se necesitan publicar los servicios: Web Principal, Web de Servicios, Web de Juegos, Web de Aplicaciones, Correo y DNS (interno y externo)
- Considere un failover de los servicios publicados o balanceo en el mejor de los casos
- Indique cuantas direcciones IP públicas se necesitan para publicar los servicios.
- Indique: Tabla de Equipamiento a usar (en detalle), Tecnologías, protocolos o configuraciones para cada uno de los requerimientos anteriores.
